QTCC230 Q-Tech 32.768 kHz/1.5 MHz至133 MHz HCMOS石英晶體振蕩器

發布時間：2025-11-25 09:05:16 瀏覽：95

　　Q-Tech Corporation 的QTCC230系列是低剖面(2.5×3.2mm)微型SMD晶體振蕩器，工作頻率為 32.768 kHz，工作頻率范圍為 1.5 至 133.0 MHz，電壓支持1.8V、2.5V、3.3V(直流)，QTCC230振蕩器采用密封表面貼裝封裝(可選 MIL-PRF-55310 軍用屏蔽)，尺寸為 2.50 x 3.20 x 1.15 mm。

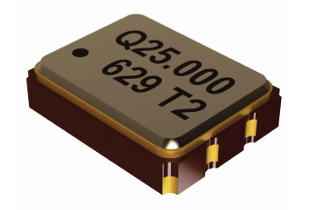

QTCC230

　　電氣參數

參數	QTCC230L (3.3V)	QTCC230N (2.5V)	QTCC230R (1.8V)
頻率范圍	1.5MHz–133MHz	1.500MHz — 125.000MHz
頻率范圍	32.768kHz	32.768kHz
電壓（Vdd）	3.3Vdc ± 10%	2.5Vdc ± 10%	1.8Vdc ± 10%
最大施加電壓	-0.5 to +5.0Vdc		-0.5 to +3.6Vdc
(Vdd max)	-0.5 to +5.0Vdc		-0.5 to +3.6Vdc
供電電流	6 mA max. - < 20MHz	4.5 mA max. - < 20MHz	2.5 mA max. - < 40MHz
	7 mA max. - 20MHz ~ < 40MHz	5.5 mA max. - 20MHz ~ < 40MHz	3.5 mA max. - 40MHz ~ < 50MHz
	8 mA max. - 40MHz ~ < 50MHz	7 mA max. - 40MHz ~ < 80MHz	6.5 mA max. - 50MHz ~ < 80MHz
	9 mA max. - 50MHz ~ < 80MHz	7.5 mA max. - 80MHz ~ < 100MHz	7 mA max. - 80MHz ~ < 100MHz
	10 mA max. - 80MHz ~ < 100MHz	30 mA max. - 100MHz ~ < 125MHz	20 mA max. - 100MHz ~ < 125MHz
	40 mA max. - 100MHz ~ 125MHz
輸出負載	最大15pF
啟動時間	≤5ms
上升/下降時間	4ns (3.3V)、5ns (≤2.5V)
儲存溫度（Tsto）	-62oC to +125oC
