Norsat ATOMSKU016S1 20W Ku波段BUC/SSPA

發布時間：2025-08-14 09:04:44     瀏覽：1679

　　Norsat 的ATOMSKU016S1是一款衛星通信放大器系統，頻率為 14 至 14.5 GHz，飽和功率為 20 W，P1dB 16 W，小信號增益為 60 dB(線性增益)，功率為 42.04 dBm。

Norsat ATOMSKU016S1 20W Ku波段BUC/SSPA

　　頻率覆蓋

　　標準頻段：14.0–14.5 GHz(可擴展至13.75–14.5 GHz選配)

　　中頻輸入：950–1450 MHz(標準)/950–1700 MHz(擴展)

　　本振頻率：13.05 GHz(標準)/12.80 GHz(擴展)

　　相位噪聲：低至-102 dBc/Hz@1MHz(滿足高靈敏度通信需求)

　　功率性能

　　飽和輸出(Psat)：20W(44 dBm)

　　1dB壓縮點(P1dB)：16W(42 dBm)

　　增益特性：

　　線性增益≥60 dB

　　增益平坦度：≤6 dB(全頻段)/≤2 dB(40MHz帶寬)

　　接口與防護

　　電源輸入：+18V至+56V寬壓DC(通過MIL-26482軍用級4針連接器)

　　射頻接口：

　　輸入：N型防水接頭(50Ω)

　　輸出：WR-75波導槽(兼容高功率傳輸)

　　監控接口：RS-485/RS-232雙協議，支持遠程配置

　　結構特性

　　尺寸：164×91×181 mm(緊湊型設計，適配移動站部署)

　　散熱方案：內置風扇+可選外置基板散熱(適應極端環境)

　　溫度范圍：

　　工作：-40°C至+60°C(北極/沙漠場景可用)

　　存儲：-50°C至+80°C

　　濕度：100%冷凝防護(IP67等效)

　　電磁兼容：可選MIL-STD-461認證EMI濾波器

　　典型應用場景

　　衛星通信：VSAT地面站、應急通信車

　　軍事用途：野戰移動終端(符合MIL-STD-1275D浪涌防護)

　　廣播傳輸：高清視頻上行鏈路(低相位噪聲保障信號純凈度)

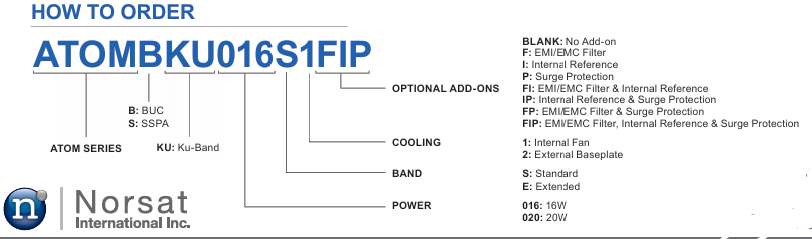

　　訂購指南：

Norsat ATOMSKU016S1訂購指南

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。
