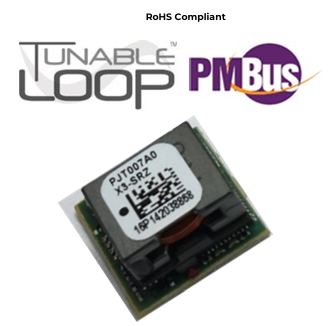

PJT007A0X3-SRZ非隔離式DC/DC轉換器ABB(OmniOn power)
發布時間:2024-07-25 09:05:47 瀏覽:1137
PJT007A0X3-SRZ是由OmniOn Power生產的7A Digital PicoLynxII系列非隔離式DC/DC轉換器。這款模塊設計用于在4.5V至14.4V的輸入電壓范圍內工作,并能夠提供高達7A的輸出電流。其輸出電壓可調節范圍為0.51V至5.5V,并通過數字接口與PMBus?協議進行控制,支持多種功能如開/關控制、輸出電壓調整、電流共享及溫度保護等。

該轉換器集成了Tunable Loop?功能,優化了動態響應,有助于減少輸出電容,從而節省成本和PCB面積。此外,它還具備靈活的輸出電壓次序控制EZ-SEQUENCE和高效的電源管理功能,包括電源良好信號。
PJT007A0X3-SRZ適用于多種應用領域,包括分布式電源架構、中間總線電壓應用、電信設備、服務器和存儲設備、網絡設備以及工業設備。其設計緊湊,尺寸為22 mm x 12 mm x 7.5 mm,并具有廣泛的工作溫度范圍(-40°C至85°C標準,-40°C至105°C增前殼)。
該模塊還具備多種保護功能,如過電流保護、過溫保護和遠程開/關功能,以及熱插拔和源電流能力。它符合多項國際認證標準,如UL/cUL 60950-1、ANSI/UL 62368-1、CAN/CSA C22.2 No. 62368-1等,并由ISO9001和ISO14001認證的生產設施制造。
型號:
| Device Code | Input Voltage Range | OutputVoltage | Output Current | On/Off Logic | Sequencing Ordering Codes | |
| PJT007AOX3-SRZ | 4.5-14.4Vdc | 0.51-5.5Vdc | 7A | Negative | Yes | 150051525 |
| PJT007A0X43-SRZ | 4.5-14.4Vdc | 0.51-5.5Vdc | 7A | Positive | Yes | 150051526 |
| PJT007A0X3-SRDZ | 4.5-14.4Vdc | 0.51-5.5Vdc | 7A | Negative | Yes | 150052349 |
| PJT007AOX43-SRDZ | 4.5-14.4Vdc | 0.51-5.5Vdc | 7A | Positive | Yes | 150052968 |
更多OmniOn Power 相關產品信息可咨詢立維創展。
