SD11906/SD11907/SD11956和SD11957 1200V碳化硅SiC半橋功率模塊

發布時間：2024-02-20 11:46:51     瀏覽：2209

　　Solitron Devices 推出的 SD11906、SD11907、SD11956 和 SD11957 1200V 碳化硅 (SiC) 半橋功率模塊，以最大限度地發揮 SiC 的優勢，具有獨特的穩健、簡單且具有成本效益的模塊格式。37mm x 25mm x 9mm 的外形只是競爭模塊尺寸和重量的一小部分。這種集成格式可最大限度地提高功率密度，同時通過引腳配置將環路電感降至最低，從而實現簡單的電源總線。

SD11906/SD11907/SD11956和SD11957 1200V 碳化硅SiC半橋功率模塊

　　SD11906/07/56/57 是半橋配置，具有兩個 1200V、低電阻DS(開)13mΩ SiC MOSFET。SD11906和SD11956具有續流 1200V SiC 肖特基二極管，與模塊內部的 MOSFET 并聯。引腳配置將電源總線與柵極和源控制分開，以簡化電路板布局。

　　該系列專為要求苛刻的應用而設計，例如基于航空電子設備的機電執行器和功率轉換器。工作溫度為 -55°C 至 175°C，結構包括銅基板和氮化鋁絕緣體，確保 TCE 匹配和高熱傳遞。隔離式集成溫度傳感可在SD11906和SD11907上提供高水平的溫度保護。

　　與同類最佳的硅MOSFET和IGBT相比，碳化硅具有出色的開關性能，且隨溫度的變化最小。由于能量損失和反向充電顯著降低，效率水平比硅更高，因此在打開和關閉階段需要的開關功率更高，所需的能量更少。結合高開關頻率，這意味著磁性元件更小，大大減輕了系統重量和尺寸。

相關產品推薦：

Solitron寬溫金屬封裝MOS管SD11702-650V

Solitron寬溫金屬封裝碳化硅二級管SD11800–1200V

更多Solitron Devices SiC MOSFET相關產品信息可咨詢立維創展。

推薦資訊

  • Linear Systems DPAD20 TO-72二極管45V 50MA
    Linear Systems DPAD20 TO-72二極管45V 50MA 2025-10-14 08:57:04

    Linear Systems PAD系列是專為精密模擬電路設計的超低漏電流（pA級）二極管，可完美替代Siliconix PAD系列，具備≤2.0pF極低反向電容特性。提供SOT-23和TO-72兩種封裝，典型應用于運算放大器保護。

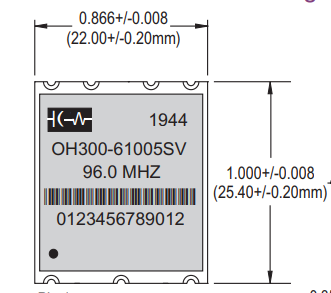

  • OH300-61005SV-096.0M VCOCXO晶振Connor-Winfield
