AD4020 模數轉換器ADI
發布時間:2023-09-26 16:46:32 瀏覽:3323

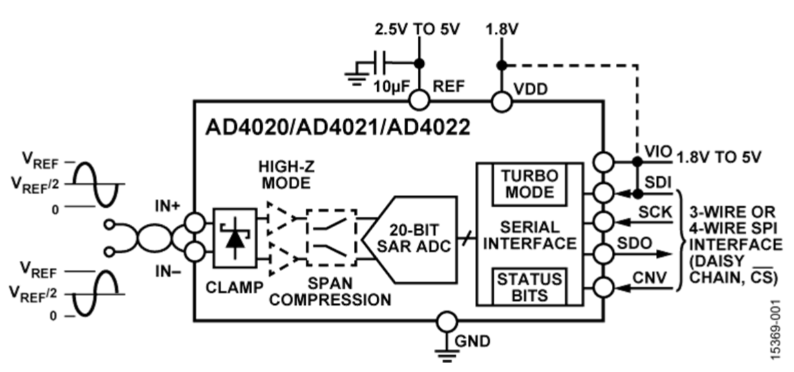

ADI的AD4020是款高精密、高速度、低能耗、20位、Easy Drive、高精密逐漸接近存儲器(SAR)模數轉換器(ADC),選用單電源VDD供電系統。AD4020 模數轉換器基準電壓V REF是在外部施加的,并且能夠不同于電源電壓進行調節。AD4020的功率與運輸量呈線性相關。
Easy Drive功能性能降低信號鏈復雜性和功能損耗,從而實現相對較高的通道密度。減少的輸入電流(特別是在高阻抗模式中)再加上較長的信號檢測時期,不需要專用型ADC驅動器。Easy Drive拓展了能夠驅動這種ADC的配套電源的范圍。
AD4020 模數轉換器輸入跨距壓縮不需要向ADC驅動放大器具備負電源,同時保留對完善ADC編碼范圍進行訪問。AD4020 模數轉換器輸入過壓鉗位能保護ADC輸入免遭過電壓事件的影響,最大限度減少對參考管腳的影響,并且不需要外部保護二極管。
AD4020 模數轉換器高至1.8MSPS的高效器件運輸量使用戶能夠精準獲取射頻信號并執行過采樣技術,從而緩解與抗混疊濾波器設計相應的挑戰。AD4020 模數轉換器串行外設端口(SPI)時鐘速率需求的降低能降低數字輸入/輸出功能損耗,擴展數字主機選項,并優化通過數字隔離傳輸數據的任務。SPI兼容的串行用戶接口根據使用單獨的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。

特征和優勢
易驅動
大幅度減少輸入反沖
輸入電流降至0.5μA/MSPS
高性能采集時期,1MSPS時循環時間≥77%
首次轉換精確,無延時或管道延時
單電源使用的輸入跨度縮減
迅速轉換允許低SPI時鐘速率
輸入過壓鉗位保護吸取高至50mA的電流
SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信
高性能
差分模擬輸入范圍:±V REF,V REF從2.4V至5.1V
吞吐量:1.8MSPS/1MSPS/500kSPS選擇
INL:最高±3.1ppm
確保20位,無漏碼
噪聲系數:f IN=1kHz、V REF=5V時為100.5dB
THD:f IN=1kHz時為?123dB,f IN=100kHz時為?100dB
SINAD:f IN=900kHz時為89dB
過采樣動態范圍
OSR=2時為104dB
OSR=1024時為131dB
低電量模式
單1.8V電源供應,具備1.71V至5.5V邏輯性接口
500kSPS時為2.7mW(僅VDD)
10kSPS時為83μW,1.8MSPS時為15mW(總功率)
10管腳封裝:3mm×3mmLFCSP、3mm×4.90mmMSOP
管腳與AD4003/AD4007/AD4011 系列 兼容
確保使用:?40°C至+125°C
應用領域
自動測試設備
系統自動化
醫用器材
電源供電設備
高精密數據管理系統
儀表和控制技術
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:http://m.qdurl.cn/brand/68.html
