EZ Form半剛性電纜M17/130-00001

發布時間：2022-05-06 17:34:28 瀏覽：1922

EZ Form提供27根滿足MIL-DTL-17標準規定的銅和鋁護線套半剛性電纜。M17/130-00001電纜滿足或超出Mil標準規范，有各種規格尺寸和表層處理。

為了避免被氧化，EZ Form建議M17/130-00001保持在其原有封裝中，并存放在干燥、溫度可控的環境中，直到使用。

EZ Form半剛性電纜M17/130-00001是MIL-DTL-17QPL認證的電纜。

美國EZ Form是一家TPC線纜制造廠商，成立于1984年，具備AS9100D航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

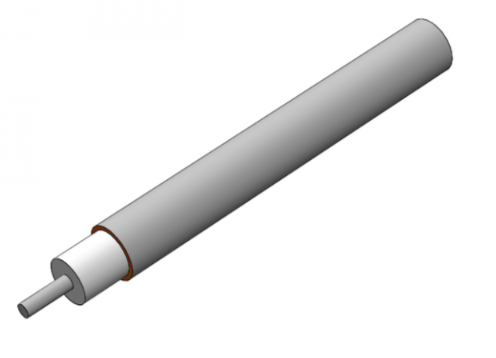

EZ Form.png

方面	UNITS	M17/130-00001 REV F2
外導體直徑	In	.141*
外導體直徑	mm	3.58*
中心導體直徑	In	0.0362
中心導體直徑	mm	0.92
介電直徑	In	0.1175
介電直徑	mm	2.98

材料
外導體	銅
外導體電鍍	Tin
電介質	聚四氟乙烯
中心導體	SPCW
符合 RoHS 標準	Yes

機械特性
溫度范圍 °C	°C	-40 至 +125
內彎曲半徑（最小）	In	0.25
內彎曲半徑（最小）	mm	6.35
重量	lbs / 100ft	3.51
重量	kg / 100m	5.22

電氣特性**
標稱阻抗	歐姆	50.0 +/- 1.0
傳播速度	-	69.5%
屏蔽效能	D b	>165
耐電壓	VRMS @ 60 Hz	5000
連續工作電壓	VRMS Max	1900
最大工作頻率	GHz	20
衰減（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
